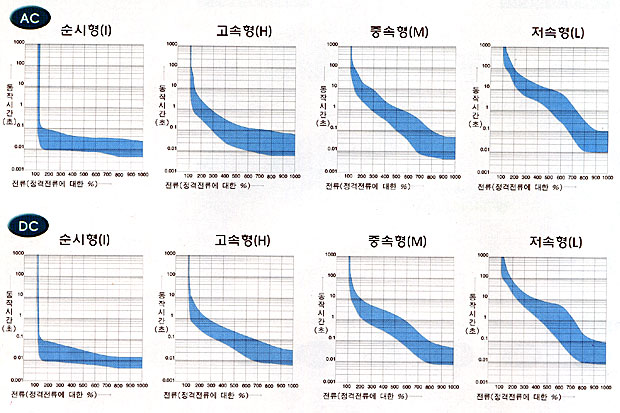

회로보호용 차단기가 다양한 지연동작 특성을 갖기 위하여 비자성체 실린더 내에 가동철심,
실리콘 오일, 복귀용 스프링 및 극판으로 구성된 ODP(Oil Dash
Pot)와 ODP를 감싸고 있는 전자코일이 사용된다.
Oil Dash Pot가 삽입된 전자 Coil에 전류가 흐르면 Coil에서 발생하는
기자력에 의하여 가동철심이 극판쪽으로 이동한다. 이때 복귀스프링에 의하여 이동량이
제어되고, 실리콘 오일의 점도에 의해 이동속도가 결정된다. 단락차단 상태에서는
가동철심의 위치와 관계없이 높은 기자력에 의해 즉시 차단 동작이 일어나므로 보다 완벽한
보호 특성으로 기기의 보호가 가능하다. |
